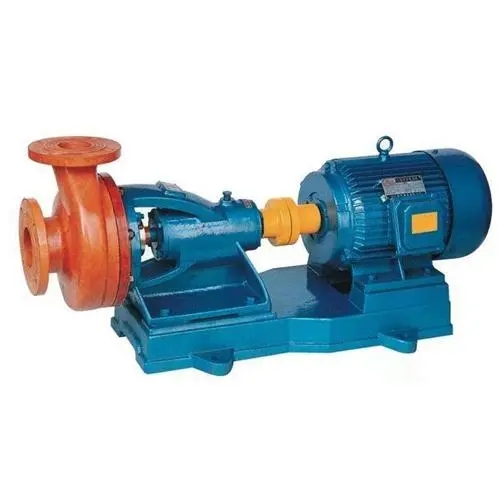

FS型玻璃钢耐腐蚀化工泵-上海上沃流体科技

工作原理：
标准化工泵在工作前，泵体和进料管必须罐满液体行成真空状态，当叶轮快速转动时，叶片促使液体很快旋转，旋转着的液体物料在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。液体物料在大气压力的作用下通过管网压到了进料管内。这样循环不已，就可以实现连续输送。在化工泵启动前，泵壳内灌满被输送的液体；启动后，启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。
在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。
　　接触介质的部件，采用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成形的酚醛玻璃钢制件。
　　轴封：采用WB2型外装式F4波纹机械密封。
　　传动：泵通过爪型弹性联轴器，由电动机直接驱动。
主要用途：
　主要用于石化、冶炼、染料、印染、农药、制药、稀土、化肥等行业，输送不含固体颗粒，不易结晶，适合温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质。

性能参数：

型号	流量Q		扬程（H）米	转数（n）转/分	功率N（KW）		效率（η）转/分	叶轮直径（D）毫米	吸入高度 Hs
型号	米³/时	升/秒	扬程（H）米	转数（n）转/分	轴	电机	效率（η）转/分	叶轮直径（D）毫米	吸入高度 Hs
FS50×25-18	3.96 6.56 7.20	1.10 1.82 2.00	18 15 12	2900	1.45 1.53 1.58	2.2	13 17 15	132	6
FS50×32-16	4.36 7.20 9.72	1.20 2.00 2.50	16 13 10	2900	1.46 1.60 1.70	2.2	13 16 16	135	6
FS50×40-20	7.20 13.1 14.4	2.00 3.64 4.00	20 16 12	2900	2.02 2.24 2.52	3	18 25 17	140	6
FS65×40-30	7.92 14.4 19.8	2.2 4 5.5	30 25 21	2900	1.64 2.40 3.70	5.5	39 41 31	166	5
FS65×40-25	25 35 45	7 9.7 12.5	26 25 22	2900	2.83 3.35 3.87	5.5	63 71 70	168	5
FS80×50-35	30 45 55	8.3 12.5 15.1	35 32 28	2900	4.94 5.59 6.63	7.5	58 70 66	182	5
FS80×50-35A	25 35 45	7 9.7 12.5	26 25 22	2900	2.83 3.35 3.87	5.5	63 71 70	168	5
FS80×65-30	30 49 60	8.3 13.6 16.7	30 24 22	2900	4.45 5.53 6.10	7.5	55 58 59	182	4
FS100×65-35	29.6 49.1 62.4	8.2 13.6 17.2	35 30 28	2900	5.12 6.20 7.35	11	55 65 65	180	4
FS100×80-35	56 92.8 110	15.5 25.5 30.5	35 29 25	2900	8.45 10.1 10.8	15	63 73 69	184	4
