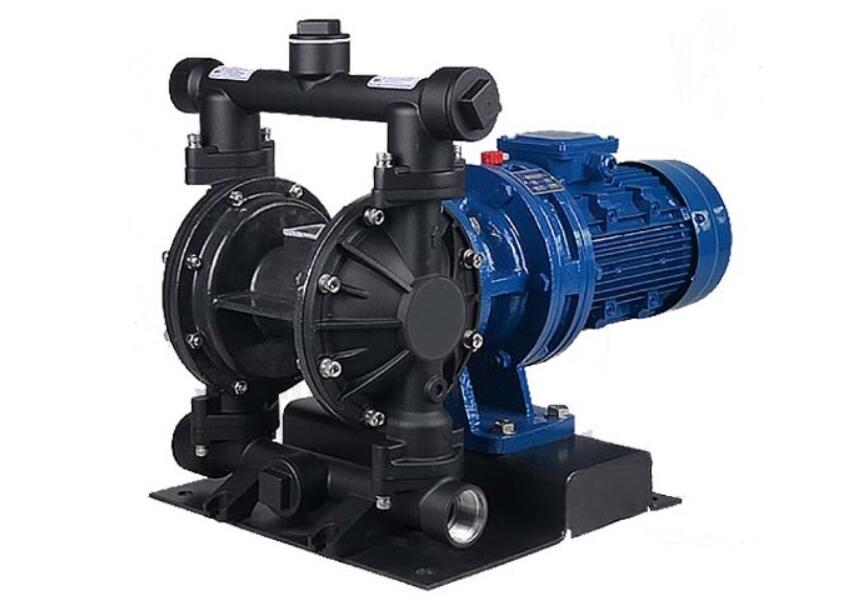

DBY型铝合金电动隔膜泵产品概述：
是一种隔膜式往复泵。本泵应用于石化、陶瓷、冶金等行业，不需灌引水、自吸7米。直径在10毫米以下的颗粒、泥浆等均可通过。由于隔膜将被输送介质和传动机械件分开，所以介质不会向外泄漏，且泵本身无轴封长。根据不同介质，隔膜分为氯醇橡胶、氟橡胶、丁晴橡胶等。

具有下列特点：
1、不需灌引水，自吸7米。
2、通过性能好，直径在10毫米以下的颗粒、泥浆等均可通过。
3、由于隔膜将被输送介质和传动机械件分开，所以介质不会向外泄漏；且泵本身无轴封；根据不同介质，隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙(F46)等。
4、泵体介质过流部分，可根据用户要求不同，分为铸铁、不锈钢、衬胶、铝合金，电机可分普通电机、防爆电机、减速电机和电磁调速电机.

DBY系列铝合金电动隔膜泵型号意义：

工作原理：

结构说明：

性能参数：


注意事项
1、开停车负荷操作:隔膜泵是由变频电机驱动,若开停车负荷过大或过小、为尽量避免以上情况的出现,硬性规定开停车负荷都控制在30%左右，并在仪表中设置使增减负荷都必须在一段时间内才能完成，有效的从工艺上做到了对变频器的维护。
2、空气及润滑油压力系统操作:隔膜泵的仪表空气和润滑油压力都与主电机设有联锁，推进液的注油、排油阀为气闭阀，要始终维持一定的空气压力，两阀的小动作压力不低于0.4MPa，所以仪表空气压力一般维持在015MPa以上，即使停泵后也不停仪表空气，以免推进液腔内的液体不够或过量，供给阀门的空气是经过过滤、油雾化的。隔膜泵在运行中,润滑油压力应不低于压力联锁值(0115MPa)，且润滑油出口过滤器压差不能太大，润滑油流量窥镜内的钢球应处于上限位置，调节此流量时调节幅度不能太大，以免瞬间流量过大使压力下降太快引起联锁跳车。
铝合金电动隔膜泵口径的选择和确定主要依据阀的流通能力即Cv。在各种工程的仪表设计和选型时，都要对隔膜泵进行Cv计算，并提供隔膜泵设计说明书。从隔膜泵的Cv计算到阀的口径确定，一般需经以下步骤:
1、计算流量的确定。现有的生产能力、设备负荷及介质的状况，决定计算流量的Qmax和Qmin.
2、阀前后压差的确定。根据已选择的阀流量特性及系统特点选定S(阻力系数)，再确定计算压差。
3、计算Cv。根据所调节的介质选择合适的计算公式和图表，求得Cmax和Cmin.
4、选用Cv。根据Cmax，在所选择的产品标准系列中选取>Cmax且与其接近的一级C.
5、开度验算。一般要求大计算流量时的开度≯90%，小计算流量时的开度≮10%。
6、实际可调比的验算。一般要求实际可调比≮10。
7、阀座直径和公称直径的确定。验证合适后，根据C确定。
