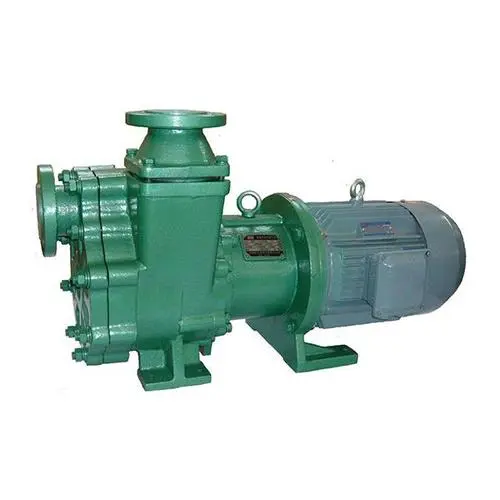

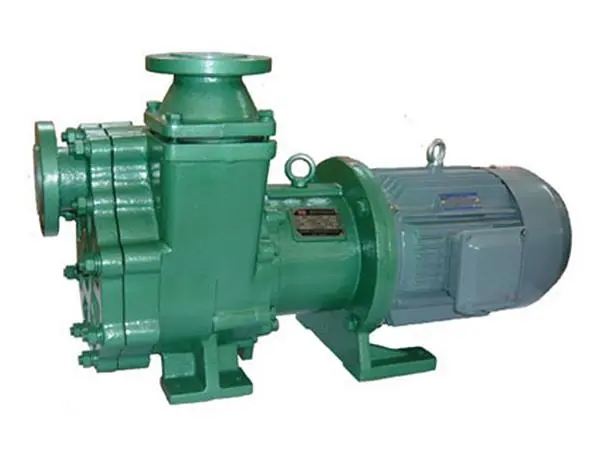

ZMD型氟塑料自吸磁力化工泵工作原理
1、由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套封闭,从而解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患产。
2、应用现代磁力学原理,利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,,驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。
3、打开后,叶轮在泵体内做高速旋转运动(打开前要使泵体内充满液体),泵体内的液体随着叶轮一块转动,在离心力的作用下液体在出品处被叶轮甩出,甩出的液体在泵体扩散室内速度逐渐变慢,液体被甩出后,叶轮中心处形成真空低压区,液池中的液体在外界大气压的作用下,经吸入管流入泵内。泵体扩散室的容积是一定的,随着被甩出液体的增加,压力也逐渐增加,然后从出口被排出。液体就这样连续不断地从液池中被吸上来然后又连续不断地从出口被排出去.
用途:
适用于石油化工、有色金属冶炼农药、制酸制碱、造纸、酸洗工艺、稀土分离、电镀、电子,化成箔等行业。使用温度:-40°C-130°C。
型号意义:
50 ZMD - 32 F |
|||
50 |
泵进口直径是50mm |
32 |
泵的扬程为32m |
ZMD |
自吸式磁力驱动泵代码 |
F |
泵过流部件材质为氟塑料 |
性能参数:
型号
(L表示带底板)
|
进口
(mm)
|
出口
(mm)
|
流量 (m³/h) |
扬程
(m)
|
电机功率
(KW)
|
转速
(r/min)
|
汽蚀余量
(m)
|
效率
(%)
|
重量
(kg)
|
40ZMD-20FL |
40 |
25 |
6.3 |
20 |
2.2 | 2900 | 3 | 16 | 110 |
40ZMD-32F |
40 |
25 |
6.3 |
32
|
4
|
2900 |
3
|
26
|
110 |
40ZMD-32FL |
40 |
25 |
6.3 |
32 |
4
|
2900 | 3 | 24 | 110 |
50ZMD-20FL |
50 | 40 | 12.5 | 20 | 2.2 | 2900 | 3 | 25 | 188 |
50ZMD-25FL |
50 | 40 | 12.5 | 25 |
4
|
2900 | 3 | 44 | 188 |
50ZMD-32FL |
50 | 40 | 12.5 | 32 | 5.5 | 2900 | 3 | 44 | 188 |
50ZMD-32F |
50 | 40 | 12.5 | 32 | 7.5 | 2900 | 3.5 | 21 | 188 |
50ZMD-45F |
50 | 40 | 12.5 | 45 | 7.5 | 2900 | 3.5 | 35 | 188 |
65ZMD-32FL |
65 | 50 | 25 | 32 | 7.5 | 2900 | 3.5 | 40 | 200 |
65ZMD-32F |
65 | 50 | 25 | 32 | 7.5 | 2900 | 3.5 | 52 | 200 |
65ZMD-45F |
65 | 50 | 25 | 45 | 11 | 2900 | 3.5 | 48 | 200 |
80ZMD-20FL |
80 | 50 | 50 | 20 | 7.5 | 2900 | 4.5 | 38 | 320 |
80ZMD-32F |
80 | 50 | 50 | 32 | 11 | 2900 | 3.5 | 50 | 320 |
80ZMD-45F |
80 | 50 | 50 | 45 | 18.5 | 2900 | 3.5 | 48 | 320 |
