产品说明：

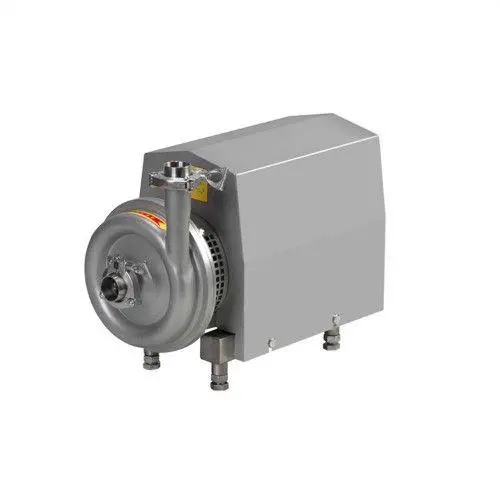

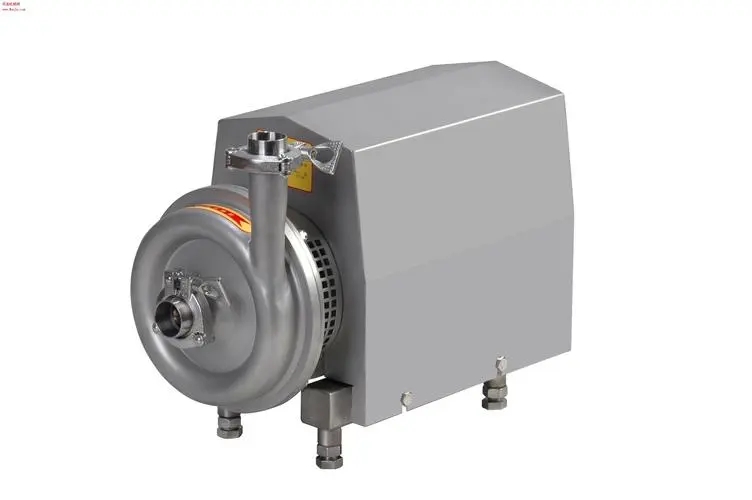

属单吸、单级、离心式卫生泵，适合输送牛奶、饮料、酒等各种液体，是食、化工、医药等行业的输送设备。吸取之高温度为80 ºC左右。其中高扬程泵适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。
结构特点：本系列泵主要由泵体、泵座、电动机部分组成。各部分分别由螺栓联接。
底板下的支撑脚可任意调节，便于安装，无需固定的安装基础。安装时可根据不同需要把出口管安装成垂直方向或水平方向。
在材料的选用上泵体、泵盖、叶轮等大凡与物料接触的零件全由AISI316
或AISI304不锈钢制造。
机械轴封采用高质量的不锈钢和碳化硅定制而成。
电机选用了国际著名“ABB”电机，防护等级IP55.F级缘、宽电压结构。
制作时泵体、叶轮采用整体精密浇铸，所有零件表面处理。安装时由专用工装夹具保证尺寸间隙。
轴封处采用开启式结构，故即使轴封处有少量泄漏，亦可及时观察。即使短时间内未察觉也不会满溢到电动机。
本系列泵不易结垢，特别适用于CIP清洗。
本系列泵结构简单、拆卸方便，对物料处理平缓柔和。
卫生泵安装时泵的位置好低于吸入液面(如泵的安装位置高于吸入液面，开泵前需进行罐泵)。在使用前应检查叶轮的旋转方向是否正确；泵进出口管接头螺母是否旋紧；泵盖与泵体间的密封圈是泵垫好。与物料接触部分使用前应用蒸汽消毒，食品卫生。
泵的出口应安装一蝶阀，以控制流量。不要长期在超负荷情况下操作，以
免损坏电动机。
泵使用完毕应立即进行CIP清洗，以防止物料粘附。如无CIP则需人工清洗。清洗时首先可用热水通过，然后拆卸，用毛刷刷洗泵与物料接触的所有零件，再用清水冲洗，洗干净后再按先后顺序安装好。
使用中如发现泵壳后有物料滴在地上，则表明轴封处泄漏。此时可检查轴上机械密封装置，若磨损厉害或密封件损坏，应进行调换或研磨后才能使用。
技术参数：
|
型 号 |
流量 (吨/小时) |
扬程 (米) |
电机 功率 |
进出 口径 |
外形尺寸 (长×宽×高) |
中心高度 |
|
SCP-3-15 |
3 |
15 |
0.75 |
38/32 |
480×200×345 |
200 |
|
SCP-3-24 |
3 |
24 |
1.1 |
38/32 |
480×200×345 |
200 |
|
SCP-5-24 |
5 |
24 |
1.5 |
51/38 |
496×250×370 |
215 |
|
SCP-5-36 |
5 |
36 |
2.2 |
51/38 |
496×250×370 |
225 |
|
SCP-10-24 |
10 |
24 |
2.2 |
51/38 |
515×275×380 |
225 |
|
SCP-10-36 |
10 |
36 |
3 |
51/38 |
515×275×380 |
245 |
|
SCP-15-24 |
15 |
24 |
3 |
51/51 |
600×300×415 |
245 |
|
SCP-15-36 |
15 |
36 |
4 |
51/51 |
600×300×415 |
245 |
|
SCP-20-24 |
20 |
24 |
4 |
63/51 |
600×300×415 |
245 |
|
SCP-20-36 |
20 |
36 |
5.5 |
63/51 |
700×320×425 |
265 |
|
SCP-30-24 |
30 |
24 |
5.5 |
63/63 |
700×320×425 |
265 |
|
SCP-30-36 |
30 |
36 |
7.5 |
63/63 |
700×320×425 |
265 |
|
SCP-40-24 |
40 |
24 |
7.5 |
76/63 |
780×350×435 |
265 |
|
SCP-40-36 |
40 |
36 |
11 |
76/63 |
820×380×445 |
265 |
