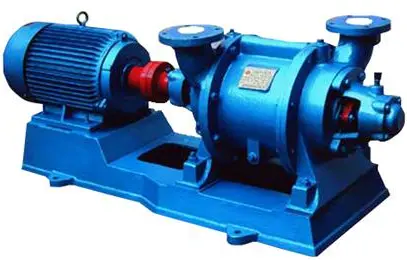

SZ型水环式真空泵-上海上沃流体科技

SZ型水环式真空泵用途及规格：
及压缩机是用来抽吸或压缩空气和其它无腐蚀性不溶于水的气体，以便在密闭的容器中形成真空和压力。
有SZ-1、SZ-2、 SZ-3及 SZ-4四种规格，泵所形成的大真空度分别在86~95%之间。SZ-1及 SZ-2所能形成的大压力为1.0~1.4公斤/厘米2，SZ-3及SZ-4在所配电动机功率容许下的大压力为1.5公斤/厘米2，若增加电动机功率，大压力为2.1公斤/厘米2（泵型意义：如SZ-1、S-水环式、Z-真空泵，1-泵的序号）

技术参数：

型号	真空大吸气量（m3/min）					电机功率（KW）	转速	水耗量	真空度%（mmHg）	压力
型号	当真空度为					电机功率（KW）	转速	水耗量	真空度%（mmHg）	压力
SZ-1	1.5	0.64	0.4	0.12	-	4	1440	10	-640	0.12
SZ-2	3.4	1.65	0.95	0.25	-	7.5	1450	30	-660	0.14
SZ-3	11.5	6.8	3.6	1.5	0.5	22	970	70	-700	0.21
SZ-4	27	17.6	11	3	3	70	740	100	-710	0.21

注：1、真空度从40%到90%或压力从0.05MPa的吸排气量随着供水量的大小、叶轮与侧盖的间隙
大小而变化，流量较小时，如果调整不准确更容易引起偏小。
2、表内数值是在下列条件下得出：
①水温15℃
②空气20℃
③气体相对湿度70%
④大气压力0.1013MPa
3、表内性能偏差不超过5%

工作原理：
由一个叶轮工作，在泵体中装有适量的水作为工作液。当叶轮旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，一侧半个月牙形空间内相邻两叶片间的空间不断增大，气体通过吸气口不断吸入气体；另一侧半个月牙形空间内相邻叶片间的空间不断缩小，吸入的气体不断被压缩，压力不断增大，当压强大于外界压强时，气体经排气孔排出。在泵连续运转过程中，不断的进行吸气、压缩、排气的过程，从而获得真空。
使用的注意事项：
1、管路连接时，严禁焊渣进入泵内。
2、泵的进水的管路连接在循环水箱的中下部位。
3、严禁在极限压力（尖叫声）下工作，此时应调节位于泵体上的放气阀。
4、泵不允许在无水状态下连续工作，否则会损坏机械密封。
5、不应在泵腔内注满水的状态下启动泵，防止扭距过大而致使主轴断裂
6、冬季停泵时，应及时放尽泵腔内的水，以防冻裂。
7、当使用硬水作为工作液时，应定期用10%草酸或工业锅炉上用的去垢剂放入泵腔内浸泡、清洗。

产品咨询

留言框

产品名称：
留言内容：
您的单位：
联系电话：
常用邮箱：
验证码：

上一产品： GBF型氟塑料管道离心泵
下一产品： 2SK型两级水环真空泵

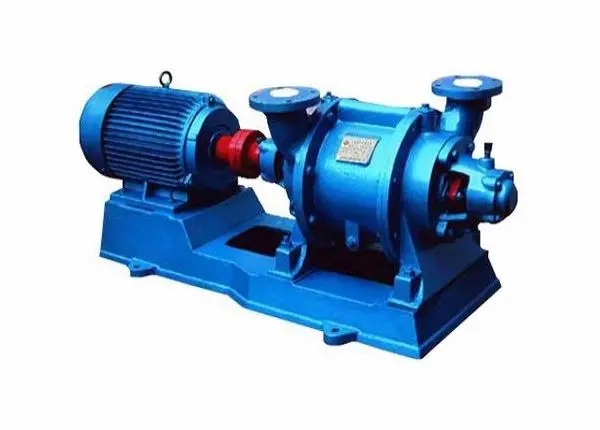

SZ型水环式真空泵
