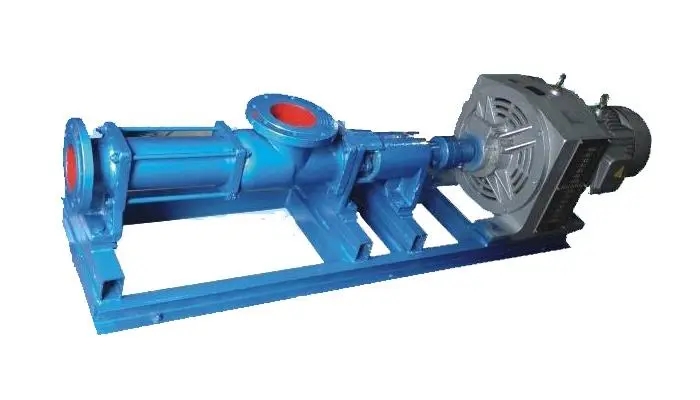

G型无极变速螺杆泵产品概述：
是按迥转啮合容积式原理工作。主要工作部件是偏 心螺杆（转子）和固定的衬套（定子）。
由于该二部件的特殊几何开头分别 形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低，容积保持 不变。压力稳定,因而不会产品涡流和搅动。每级泵的输出压力为0.6Mpa,扬程60m（清水），自吸高度一般在6m，适用于输送介质温度80℃以下（特殊要求可达150℃）。
因定子选用多种弹性材料制成，所以螺杆泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
这种泵零件少，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。
型号意义：
例: FG35-1
F-表示泵体和内零件材料全部为不锈钢
无字母泵体为铸铁,其内部零件材料为不锈钢
G-系列单螺杆泵
35-螺杆名义直径
1-表示一级
单级,由齿轮变速\电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数
|
型号 |
压力0.3Mpa |
压力0.6Mpa |
可调转数 |
||||||
|
转数 |
流量 |
电动机功率 |
转数 |
流量 |
电动机功率 |
转数 |
流量 |
功率 |
|
|
G20-1 |
960 |
0.96 |
0.75-6级 |
960 |
0.8 |
0.75-6级 |
125～1250 |
0.1～1.5 |
1.1 |
|
720 |
0.8 |
0.55-8级 |
720 |
0.5 |
0.75-8级 |
||||
|
510 |
0.4 |
0.55-4级/齿轮箱 |
510 |
0.3 |
0.75-4级/齿轮箱 |
||||
|
G25-1 |
960 |
2.4 |
0.75-6级 |
960 |
2 |
1.5-6级 |
125～1250 |
0.1～3 |
1.5 |
|
720 |
1.5 |
0.55-8级 |
720 |
1.27 |
1.1-8级 |
||||
|
510 |
1.08 |
0.55-4级/齿轮箱 |
510 |
0.9 |
1.1-4级/齿轮箱 |
||||
|
G30-1 |
960 |
3.6 |
1.5-6级 |
960 |
3 |
2.2-6级 |
125～1250 |
0.2～4 |
2.2 |
|
720 |
2.28 |
1.1-8级 |
720 |
1.9 |
1.5-8级 |
||||
|
510 |
1.63 |
1.1-4级/齿轮箱 |
510 |
1.35 |
1.5-4级/齿轮箱 |
||||
|
G35-1 |
720 |
4.8 |
2.2-8级 |
720 |
4.04 |
3-8级 |
125～890 |
0.3～5 |
3 |
|
510 |
3.36 |
1.5-4级/齿轮箱 |
510 |
2.8 |
2.2-4级/齿轮箱 |
||||
|
380 |
1.92 |
1.1-4级/齿轮箱 |
380 |
1.60 |
1.5-4级/齿轮箱 |
||||
|
G40-1 |
510 |
6.8 |
2.2-4级/齿轮箱 |
510 |
5.6 |
3-4级/齿轮箱 |
125～890 |
0.3～10 |
4 |
|
380 |
5.1 |
1.5-4级/齿轮箱 |
380 |
4 |
2.2-4级/齿轮箱 |
||||
|
252 |
2.65 |
1.1-6级/齿轮箱 |
252 |
2.2 |
1.5-6级/齿轮箱 |
||||
|
G50-1 |
510 |
13.8 |
4-4级/齿轮箱 |
510 |
11.5 |
5.5-4级/齿轮箱 |
80～750 |
1～18 |
5.5 |
|
380 |
10.2 |
4-4级/齿轮箱 |
380 |
7.5 |
5.5-4级/齿轮箱 |
||||
|
252 |
5.6 |
3-6级/齿轮箱 |
252 |
4.4 |
5.5-6级/齿轮箱 |
||||
|
G60-1 |
510 |
20.8 |
7.5-4级/齿轮箱 |
510 |
16 |
11-4级/齿轮箱 |
63～630 |
1～20 |
11 |
|
380 |
15.6 |
7.5-4级/齿轮箱 |
380 |
12 |
11-4级/齿轮箱 |
||||
|
252 |
7.8 |
5.5-6级/齿轮箱 |
252 |
6 |
7.5-6级/齿轮箱 |
||||
|
G70-1 |
510 |
26 |
11-4级/齿轮箱 |
510 |
20 |
11-4级/齿轮箱 |
56～560 |
1～22 |
11 |
|
380 |
17 |
7.5-4级/齿轮箱 |
380 |
13 |
11-4级/齿轮箱 |
||||
|
252 |
9.1 |
7.5-6级/齿轮箱 |
252 |
7 |
7.5-6级/齿轮箱 |
||||
|
G85-1 |
380 |
32 |
11-4级/齿轮箱 |
380 |
25 |
15-4级/齿轮箱 |
37～370 |
2～24 |
15 |
|
252 |
21 |
7.5-6级/齿轮箱 |
252 |
16 |
11-6级/齿轮箱 |
||||
|
189 |
11 |
5.5-8级/齿轮箱 |
189 |
8 |
11-8级/齿轮箱 |
||||
|
G105-1 |
380 |
80 |
15-4级/齿轮箱 |
380 |
65 |
22-4级/齿轮箱 |
29～290 |
3～50 |
22 |
|
252 |
44 |
15-6级/齿轮箱 |
252 |
34 |
22-6级/齿轮箱 |
||||
|
189 |
29 |
11-8级/齿轮箱 |
189 |
22 |
15-8级/齿轮箱 |
||||
|
G135-1 |
380 |
132 |
37-4级/齿轮箱 |
380 |
120 |
45-4级/齿轮箱 |
18～180 |
3～56 |
45 |
|
252 |
95 |
30-6级/齿轮箱 |
252 |
80 |
37-6级/齿轮箱 |
||||
|
189 |
65 |
18.5-6级/齿轮箱 |
189 |
53 |
30-8级/齿轮箱 |
||||
双级,由齿轮变速\电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数
|
型号 |
压力0.8Mpa |
压力1.2Mpa |
可调转数 |
||||||
|
转数 |
流量 |
功率 |
转数 |
流量 |
功率 |
转数 |
流量 |
功率 |
|
|
G20-2 |
960 |
0.96 |
1.5-6级 |
960 |
0.8 |
1.5-6级 |
125～1250 |
0.1～1.5 |
1.5 |
|
720 |
0.8 |
1.1-8级 |
720 |
0.5 |
1.5-8级 |
||||
|
510 |
0.4 |
1.1-4级/齿轮箱 |
510 |
0.3 |
1.1-4级/齿轮箱 |
||||
|
G25-2 |
960 |
2.4 |
1.5-6级 |
960 |
2 |
2.2-6级 |
125～1250 |
0.1～3 |
2.2 |
|
720 |
1.5 |
1.1-8级 |
720 |
1.27 |
1.5-8级 |
||||
|
510 |
1.08 |
1.1-4级/齿轮箱 |
510 |
0.9 |
1.5-4级/齿轮箱 |
||||
|
G30-2 |
960 |
3.6 |
3-6级 |
960 |
3 |
3-6级 |
125～1250 |
0.2～4 |
3 |
|
720 |
2.28 |
1.5-8级 |
720 |
1.9 |
2.2-8级 |
||||
|
510 |
1.63 |
1.5-4级/齿轮箱 |
510 |
1.35 |
2.2-4级/齿轮箱 |
||||
|
G35-2 |
720 |
4.8 |
3-8级 |
720 |
4.04 |
4-8级 |
125～890 |
0.3～5 |
4 |
|
510 |
3.36 |
2.2-4级/齿轮箱 |
510 |
2.8 |
3-4级/齿轮箱 |
||||
|
380 |
1.92 |
1.5-4级/齿轮箱 |
380 |
1.60 |
2.2-4级/齿轮箱 |
||||
|
G40-2 |
510 |
6.8 |
4-4级/齿轮箱 |
510 |
5.6 |
5.5-4级/齿轮箱 |
125～890 |
0.3～10 |
5.5 |
|
380 |
5.1 |
3-4级/齿轮箱 |
380 |
4 |
4-4级/齿轮箱 |
||||
|
252 |
2.65 |
2.2-6级/齿轮箱 |
252 |
2.2 |
3-6级/齿轮箱 |
||||
|
G50-2 |
510 |
13.8 |
5.5-4级/齿轮箱 |
510 |
11.5 |
7.5-4级/齿轮箱 |
80～750 |
1～18 |
7.5 |
|
380 |
10.2 |
4-4级/齿轮箱 |
380 |
7.5 |
5.5-4级/齿轮箱 |
||||
|
252 |
5.6 |
3-6级/齿轮箱 |
252 |
4.4 |
5.5-6级/齿轮箱 |
||||
|
G60-2 |
510 |
20.8 |
15-4级/齿轮箱 |
510 |
16 |
15-4级/齿轮箱 |
63～630 |
1～20 |
15 |
|
380 |
15.6 |
11-4级/齿轮箱 |
380 |
12 |
15-4级/齿轮箱 |
||||
|
252 |
7.8 |
7.5-6级/齿轮箱 |
252 |
6 |
11-6级/齿轮箱 |
||||
|
G70-2 |
510 |
26 |
15-4级/齿轮箱 |
510 |
20 |
18.5-4级/齿轮箱 |
56～560 |
1～22 |
18.5 |
|
380 |
17 |
11-4级/齿轮箱 |
380 |
13 |
15-4级/齿轮箱 |
||||
|
252 |
9.1 |
11-6级/齿轮箱 |
252 |
7 |
11-6级/齿轮箱 |
||||
|
G85-2 |
380 |
32 |
18.5-4级/齿轮箱 |
380 |
25 |
22-4级/齿轮箱 |
37～370 |
2～24 |
22 |
|
252 |
21 |
15-6级/齿轮箱 |
252 |
16 |
18.5-6级/齿轮箱 |
||||
|
189 |
11 |
15-8级/齿轮箱 |
189 |
8 |
15-8级/齿轮箱 |
||||
|
G105-2 |
380 |
80 |
30-4级/齿轮箱 |
380 |
65 |
37-4级/齿轮箱 |
29～290 |
3～50 |
37 |
|
252 |
44 |
30-6级/齿轮箱 |
252 |
34 |
30-6级/齿轮箱 |
||||
|
189 |
29 |
22-8级/齿轮箱 |
189 |
22 |
22-8级/齿轮箱 |
||||
|
G135-2 |
380 |
132 |
55-4级/齿轮箱 |
380 |
120 |
75-4级/齿轮箱 |
18～180 |
3～56 |
75 |
|
252 |
95 |
55-6级/齿轮箱 |
252 |
80 |
75-6级/齿轮箱 |
||||
|
189 |
65 |
37-8级/齿轮箱 |
189 |
53 |
45-8级/齿轮箱 |
||||
