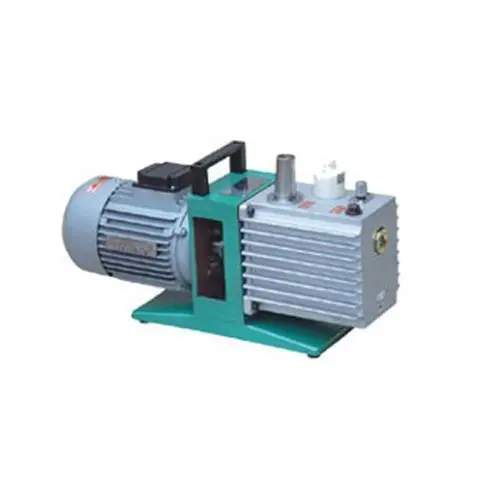

单级旋片式真空泵产品概述：
是用来对密封容器抽除气体的设备。可作为增压、扩散、分子预抽泵用。可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。适宜于实验室里使用。
在环境温度540范围内，进气口压强小于1.3×103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。
抽气时进气口连续畅通大气运转不得超过一分种。
不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，易爆性的，有毒的气体。
工作原理：
系双级高速直联结构旋片式真空泵(以下简称直联旋片真空泵)。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。
装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。
具有防止返油的措施(2XZ-8)无防止油封漏油污染场地的措施。
性能参数：
|
型号
|
抽气
速度
(L／S)
|
真空(Pa)
|
转速
(rpm)
|
工作
电压
(V)
|
电机
功率
(kw)
|
进气口
直径(mm)
|
用油量
(L)
|
泵油
温升
(℃)
|
外形尺寸
|
总重量(kg)
|
|||
|
气镇关
|
气镇开
|
长
|
宽
|
高
|
|||||||||
|
XZ-0.5
|
0.5
|
10
|
|
1400
|
220
|
0.09
|
φ7
|
0.18
|
>40
|
225
|
110
|
220
|
7.2
|
|
XZ-1
|
1
|
10
|
|
1400
|
220
|
0.12
|
φ10
|
0.25
|
>40
|
275
|
110
|
220
|
7.5
|
|
2XZ-0.25
|
0.25
|
6.7×10-1
|
|
|
220
|
0.12
|
φ10
|
0.3
|
>40
|
440
|
125
|
224
|
11
|
|
2XZ-0.5
|
0.5
|
6.7×10-2
|
1.33
|
1400
|
220
|
0.18
|
φ13
|
0.42
|
|
445
|
125
|
256
|
13
|
|
2XZ-1
|
1
|
6.7×10-2
|
1.33
|
1400
|
220
|
0.25
|
φ19
|
0.4
|
>40
|
445
|
125
|
256
|
14
|
|
2XZ-2
|
2
|
6.7×10-2
|
1.33
|
1400
|
380/220
|
0.37
|
φ19
|
0.48
|
|
478
|
148
|
277
|
20
|
|
2XZ-4
|
4
|
6.7×10-2
|
1.33
|
1400
|
380/220
|
0.55
|
φ30
|
0.55
|
|
518
|
148
|
277
|
22
|
|
2XZ-8
|
8
|
6.7×10-2
|
1.33
|
1400
|
380
|
1.1
|
φ30
|
0.7
|
>50
|
575
|
185
|
315
|
55
|
| 2XZ-15 |
15
|
6.7×10-2
|
1.33
|
1400
|
380
|
1.5
|
φ40
|
0.8
|
>70
|
578
|
185
|
315
|
55
|
