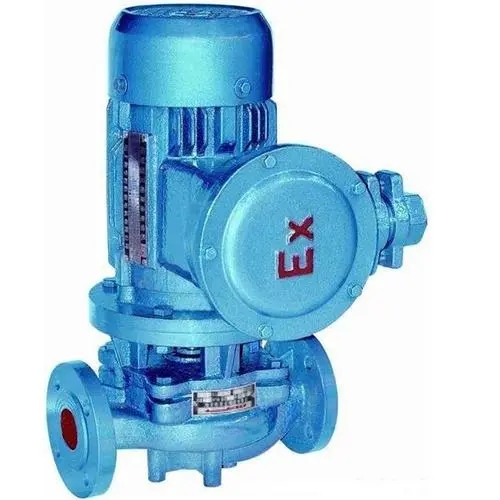

YG型立式管道离心油泵

产品咨询在线客服

产品目录

/ PRODUCT MENU 点击展开+

计量泵

隔膜泵

磁力泵

插桶泵

螺杆泵

化工泵

自吸泵

油泵

离心泵

排污泵

真空泵

液下泵

多级泵

卫生泵

漩涡泵

抽液泵

深井泵

相关文章/RELATED ARTICLES
  1. 导热油泵的结构特点
相关新闻/RELATED NEWS
  1. 耐酸碱油桶泵操作简便，省力省时
详细介绍

YG型立式管道离心油泵产品概述:
由于电机与泵直联,轴封采用硬合金机械密封，泵采用管道式结构,泵的进出口能像阀门一样安装在管路.
产品特点:
1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上，轴向尺寸短，泵与电机轴承配置合理，平衡泵运转产生的径向和轴向负荷。
3、轴封采用机械密封或机械密封组合，采用钛合金密封环、中型耐高温机械密封和采用硬质合金材质。
4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
主要用途:
供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃~+120℃。
工作条件:
1、吸入压力≤1． 0MPa，或泵系统高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨机械密封。
型号意义：

性能参数：



型  号
流 量Q
扬程
m
效率
%
转速
r/min
电机功率
KW
允许汽蚀余量
m
m3/h
l/s
15-80
1.5
0.42
8
 34
2800
0.18
2.3
20-110
2.5
0.69
15
34
2800
0.37
2.3
20-160
2.5
0.69
32
25
2900
0.75
2.3
25-110
4
1.11
15
42
2900
0.55
2.3
25-125
4
1.11
20
36
2900
0.75
2.3
25-125A
3.6
1.0
16
35
2900
0.55
2.3
25-160
4
1.11
32
32
2900
1.5
2.3
25-160A
3.7
1.03
28
31
2900
1.1
2.3
32-100
4.5
12.5
12.5
44
2900
0.55
2.3
32-100(I)
6.3
1.75
12.5
54
2900
0.75
2.3
32-125
5
1.39
20
44
2900
0.75
2.3
32-125A
4.5
1.25
16
43
2900
0.55
2.3
32-160
6.5
5
32
44
2900
1.5
2.3
32-160A
4
1.1
25
34
2900
1.1
2.0
32-160(I)
6.3
1.75
32
40
2900
2.2
2.0
32-200
4.5
12.5
50
32
2900
3
2.0
32-200(I)
6.3
1.75
50
33
2900
4
2.0
32-200A
4
1.11
44
40
2900
2.2
2.0
40-100
6.3
1.75
12.5
54
2900
0.55
2.3
40100A
5.6
1.56
10
52
2900
0.37
2.3
40-125
6.3
1.75
20
46
2900
1.1
2.3
40-125A
5.6
1.56
16
45
2900
0.75
2.3
40-160
6.3
1.75
32
40
2900
2.2
2.3
40-160A
5.9
1.64
28
39
2900
1.5
2.3
40-160B
5.5
1.53
24
38
2900
1.1
2.3
40-200
6.3
1.75
50
33
2900
4
2.3
40-200A
5.9
1.64
44
31
2900
3
2.3
40-200B
5.3
1.47
36
29
2900
2.2
2.3
40-250
6.3
1.75
80
28
2900
7.5
2.3
40-250A
5.9
1.64
70
28
2900
5.5
2.3
40-250B
5.5
1.53
60
27
2900
4
2.3
40-100(I)
12.5
3.47
12.5
62
2900
1.1
2.3
40-100(I)A
11
3.05
10
60
2900
0.75
2.3
40-125(I)
12.5
3.47
20
58
2900
1.5
2.3
40-125(I)A
11
3.05
16
57
2900
1.1
2.3
40-160(I)
12.5
3.47
32
52
2900
3
2.3
40-160(I)A
11.7
3.25
28
51
2900
2.2
2.3
40-160(I)B
10.4
2.89
22
50
2900
1.5
2.3
40-200(I)
12.5
3.47
50
46
2900
5.5
2.3
40-200(I)A
11.7
3.25
44
45
2900
4
2.3
40-200(I)B
10.6
2.94
36
44
2900
3
2.3
40-250(I)
12.5
3.47
80
38
2900
11
2.3
40-250(I)A
11.6
3.22
70
38
2900
7.5
2.3
40-250(I)B
10.8
3.0
60
37
2900
7.5
2.3
40-250(I)C
10.0
2.78
52
36
2900
5.5
2.3
50-100
12.5
3.47
12.5
62
2900
1.1
2.3
50-100A
11
3.05
10
60
2900
0.75
2.3
50-125
12.5
3.47
20
58
2900
1.5
2.3
型  号
流 量Q
扬程
m
效率
%
转速
r/min
电机功率
KW
允许汽蚀余量
m
m3/h
l/s
50-125A
11
3.05
16
57
2900
1.1
2.3
50-160
12.5
3.47
32
52
2900
3
2.3
50-160A
11.7
3.25
28
51
2900
2.2
2.3
50-160B
10.4
2.89
22
50
2900
1.5
2.3
50-200
12.5
3.47
50
46
2900
5.5
2.3
50-200A
11.7
3.25
44
45
2900
4
2.3
50-200B
10.6
2.94
36
44
2900
3
2.3
50-250
12.5
3.47
80
38
2900
11
2.3
50-250A
11.6
3.22
70
38
2900
7.5
2.3
50-250B
10.8
3.0
60
37
2900
7.5
2.3
50-250C
10.0
2.78
52
36
2900
5.5
2.3
50-100(I)
25
6.94
12.5
69
2900
1.5
2.5
50-100(I)A
22.3
6.19
10
67
2900
1.1
2.5
50-125(I)
25
6.94
20
68
2900
3
2.5
50-125(I)A
22.3
6.19
16
66
2900
2.2
2.5
50-160(I)
25
6.94
32
63
2900
4
2.5
50-160(I)A
23.4
6.5
28
62
2900
4
2.5
50-160(I)B
21.6
6.0
24
58
2900
3
2.5
50-200(I)
25
6.94
50
58
2900
7.5
2.5
50-200(I)A
23.5
6.53
44
57
2900
7.5
2.5
50-200(I)B
21.8
6.06
38
55
2900
5.5
2.5
50-250(I)
25
6.94
80
50
2900
15
2.5
50-250(I)A
23.4
6.5
70
50
2900
11
2.5
50-250(I)B
21.6
6.0
60
49
2900
11
2.5
50-315(I)
25
6.94
125
40
2900
30
2.5
50-315(I)A
23.7
6.58
113
40
2900
22
2.5
50-315(I)B
22.5
6.25
101
39
2900
18.5
2.5
50-315(I)C
20.6
5.72
85
38
2900
15
2.5
65-100
25
6.94
12.5
69
2900
1.5
2.5
65-100A
22.3
6.19
10
67
2900
1.1
2.5
65-125
25
6.94
20
68
2900
3
2.5
65-125A
22.3
6.19
16
66
2900
2.2
2.5
65-160
25
6.94
32
63
2900
4
2.5
65-160A
23.4
6.5
28
62
2900
4
2.5
65-160B
21.6
6.0
24
58
2900
3
2.5
65-200
25
6.94
50
58
2900
7.5
2.5
65-200A
23.5
6.53
44
57
2900
7.5
2.5
65-200B
21.8
6.06
38
55
2900
5.5
2.5
65-250
25
6.94
80
50
2900
15
2.5
65-250A
23.4
6.5
70
50
2900
11
2.5
65-250B
21.6
6.0
60
49
2900
11
2.5
65-315
25
6.94
125
40
2900
30
2.5
65-315A
23.7
6.58
113
40
2900
22
2.5
65-315B
22.5
6.25
101
39
2900
18.5
2.5
65-315C
20.6
 5.72
85
38
2900
15
2.5
65-100(I)
50
13.9
12.5
73
2900
3
3.0
65-100(I)A
44.7
12.4
10
72
2900
2.2
3.0
65-125(I)
50
13.9
20
72.5
2900
5.5
3.0
型  号
流 量Q
扬程
m
效率
%
转速
r/min
电机功率
KW
允许汽蚀余量
m
m3/h
l/s
65-125(I)A
45
12.5
16
71
2900
 4
3.0
65-160(I)
50
13.9
32
71
2900
7.5
3.0
65-160(I)A
46.7
13.0
28
70
2900
7.5
3.0
65-160(I)B
43.3
12.0
24
69
2900
5.5
3.0
65-200(I)
50
13.9
50
67
2900
15
3.0
65-200(I)A
47
13.1
44
66
2900
11
3.0
65-200(I)B
43.5
12.1
38
65
2900
7.5
3.0
65-250(I)
50
13.9
80
59
2900
22
3.0
65-250(I)A
46.7
13.0
70
59
2900
18.5
3.0
65-250(I)B
43.3
12.0
60
58
2900
15
3.0
65-315(I)
50
13.9
125
54
2900
37
3.0
65-315(I)A
46.5
12.9
110
54
2900
30
3.0
65-315(I)B
44.5
12.4
100
53
2900
30
3.0
65-315(I)C
41
11.4
85
51
2900
22
3.0
80-100
50
13.9
12.5
73
2900
3
3.0
80-100A
44.7
12.5
10
72
2900
2.2
3.0
80-125
50
13.9
20
72.5
2900
5.5
3.0
80-125A
45
12.5
16
71
2900
4
3.0
80-160
50
13.9
32
71
2900
7.5
3.0
80-160A
46.7
13.0
28
70
2900
7.5
3.0
80-160B
43.3
12.0
24
69
2900
5.5
3.0
80-200
50
13.9
50
67
2900
15
3.0
80-200A
47
13.1
44
66
2900
11
3.0
80-200B
43.5
12.1
38
65
2900
7.5
3.0
80-250
50
13.9
80
59
2900
22
3.0
80-250A
46.7
13.0
70
59
2900
18.5
3.0
80-250B
43.3
12.0
60
58
2900
15
3.0
80-315
50
13.9
125
54
2900
37
3.0
80-315A
46.5
12.9
110
54
2900
30
3.0
80-315B
44.5
12.4
100
53
2900
30
3.0
80-315C
41
11.4
85
51
2900
22
3.0
80-350
50
13.9
150
66
2900
55
3.0
80-350A
44.5
12.4
142
65
2900
45
3.0
80-350B
41
11.4
135
62
2900
37
3.0
80-100(I)
100
27.8
12.5
76
2900
5.5
4.5
80-100(I)A
89
24.7
10
74
2900
4
4.5
80-125(I)
100
27.8
20
76
2900
11
4.5
80-125(I)A
89
24.7
16
74
2900
7.5
4.5
80-160(I)
100
27.8
32
76
2900
15
4.5
80-160(I)A
93.5
26.0
28
74
2900
11
4.5
80-160(I)B
86.6
24.1
24
72
2900
11
4.5
80-200(I)
100
27.8
50
74
2900
2
4.5
80-200(I)A
93.5
26.0
44
73
2900
18.5
4.5
80-200(I)B
87
24.2
38
71
2900
15
4.5
80-250(I)
100
27.8
80
69
2900
37
4.5
80-250(I)A
93.5
26.0
70
68
2900
30
4.5
80-250(I)B
87
24.2
60
66
2900
30
4.5
80-315(I)
100
27.8
125
66
2900
75
4.5
型  号
流 量Q
扬程
m
效率
%
转速
r/min
电机功率
KW
允许汽蚀余量
m
m3/h
l/s
80-315(I)A
95
26.4
113
66
2900
55
4.0
80-315(I)B
90
25
101
65
2900
45
4.0
80-315(I)C
82
22.8
85
63
2900
37
4.0
100-100
100
27.8
12.5
76
2900
5.5
4.5
100-100A
89
47
10
74
2900
4
4.5
100-125
100
27.8
20
76
2900
11
4.5
100-125A
89
24.7
16
74
2900
7.5
4.5
100-160
100
27.8
32
76
2900
15
4.5
100-160A
93.5
26.0
28
74
2900
11
4.5
100-160B
86.6
24.1
24
72
2900
11
4.5
100-200
100
27.8
50
74
2900
22
4.0
100-200A
93.5
26.0
44
73
2900
18.5
4.0
100-200B
87
24.2
38
71
2900
15
4.0
100-250
100
27.8
80
69
2900
37
4.0
100-250A
93.5
26.0
70
68
2900
30
4.0
100-250B
87
24.2
60
66
2900
30
4.0
100-315
100
27.8
125
66
2900
75
4.0
100-315A
95
26.4
113
66
2900
55
4.0
100-315B
90
25
101
65
2900
45
4.0
100-315C
82
22.8
85
63
2900
37
4.0
100-100(I)
160
44.4
12.5
73
2900
11
4.5
100-125(I)
160
44.4
20
74
2900
15
4.5
100-125(I)A
140
39
17
72
2900
11
4.5
100-160(I)
160
44.4
32
32
2900
22
5.6
100-160(I)A
140
39
28
28
2900
18.5
5.0
100-200(I)
100
44.4
50
50
2900
37
5.2
100-200(I)A
140
39
45
45
2900
30
4.5
100-200(I)B
100
27.8
40
40
2900
22
4.5
100-250(I)
160
44.4
80
80
2900
55
4.8
100-250(I)A
140
39
72
72
2900
45
4.5
100-250(I)B
100
27.8
65
65
2900
37
4.5
100-350
100
27.8
150
150
2900
90
4.0
100-350A
87
24.2
142
142
2900
75
4.0
100-350B
82
22.8
135
135
2900
55
4.0
125-100
160
44.4
12.5
12.5
2900
11
4.0
125-100A
143
39.7
10
10
2900
7.5
4.0
125-125
160
44.4
20
20
2900
15
4.0
125-125A
143
39.7
16
16
2900
11
4.0
125-160
160
44.4
32
32
2900
22
4.0
125-160A
150
41.7
28
28
2900
18.5
4.0
125-160B
138
38.3
24
24
2900
15
4.0
125-200
160
44.4
50
50
2900
37
5.5
125-200A
150
41.7
44
44
2900
30
5.5
125-200B
138
38.3
37.5
37.5
2900
22
5.5
125-250
160
44.4
80
80
2900
55
5.0
125-250A
150
41.7
70
70
2900
45
5.5

注：用户如需125~300mm口径的管道离心泵，请电话联系。



产品咨询

留言框

  • 产品名称：

  • 留言内容：

  • 您的单位：

  • 联系电话：

  • 常用邮箱：

  • 验证码：

    上海上沃流体科技有限公司

Contact Us
  • 联系QQ：350615361
  • 联系邮箱：350615361@qq.com
  • 联系电话：18939950116
  • 联系地址：上海市普陀区交通西路48号
Products

扫一扫  微信咨询

© 2019 上海上沃流体科技有限公司 版权所有  备案号：沪ICP备11048005号-3

技术支持：智能制造网    管理登陆    GoogleSitemap

咨询在线客服

服务热线
021-36536987 36538913

微信服务号
